当前位置: 首页 > 产品中心 > 空压机系列 > 汉钟AA6系列>风冷式高温型冷冻式干燥机
风冷式高温型冷冻式干燥机

风冷式高温型冷冻式干燥机



产品官方型号:风冷式高温型冷冻式干燥机
产品介绍:

1、 国内自主研发、生产厂

2、 汉钟主机是国产空压机主要供应商

3、 轴承采用世界品牌,降低噪音,延长使用寿命

4、 低的尖端速度导程设计,提升容积效率

5、 耐高负载的设计,性能先进的专用齿形

6、 运转稳定、牢固、使用寿命长

7、 转子采用德国加工设备制造,确保零件尺寸精度


全国服务热线:0755-29863595
立即咨询

AIR COOLED

HIGH TEMPERATURE REFRIGERANT DRYER

风冷式高温型冷冻式干燥机

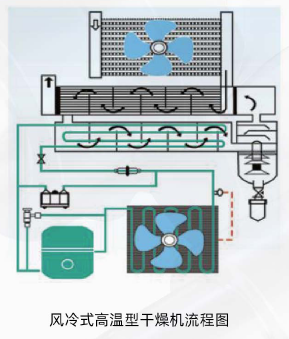

工作原理

压缩空气中水蒸气的量是由压缩空气的含水量决定的。在保持压缩空 气压力基本不变的情况下,当温度下降时,空气的含水能力亦下降,原为 气态的水份变为液态。冷冻式干燥机就是根据这一除湿原理,利用制冷装 置使压缩空气冷却到一定的露点温度,使其中的气态水份凝聚为液态。再 通过分离器使气液分离与自动排水器将水排出,从而使压缩空气得到干 燥。

风冷冷冻式干燥机的制冷散热装置是风冷式散热器,通过风机将制冷 系统中高压部分热量吹冷,随风吹出的风量带走。

产品特点

•严格按照IS09001 s GB150. ISO7183冷干机标准、QS、压力容器检验 规范进行设计制造生产和测试,确保产品安全,可靠运行;

•热交换器,风冷式冷凝器自主生产,采用亲水铝箔,换热效率高;

•无基础安装,在合理环境温度下均可安装;

•采用外转子风机,风量大,寿命长;

.制冷零部件、控制元件均采用国际优质品牌,提高使用寿命;

•采用全封闭制冷压缩机,寿命长,噪音低,性能可靠,能效高;

•设备结构设计合理,采用黄金比例的设计理念超强的结构立体感;

•高效率的气水分离装置配合优良的自动排水阀,持续稳定的将冷凝水排出 机外;

•散热系统带自动压力开关自动控制风机电源,做到较大限度的省电效果, 同比节电30%以上。

•良好的排水系统设计,不堵塞,带过滤网可定期清洗;

•独特的制冷系统设计:温度低且不结冰,良好的冷媒过滤系统,无堵冰现 象;有效去除压缩空气水份;


工况与技术指标

进气温度IAT.

10~60°C

冷却方式Cooling

风冷 Air Cooled

环境温度Ambient Temp

2~40°C

工作露点 Pressure Dew Point

2~10°C

工作压力 Working Pressure

0.6-1 .OMPa

注:其它特殊标准可定制




根据一般压缩空气干燥器选型指南,冷干机设计基于以下参数,工作压力7br,环境温度38。。。对不同的工作压力和温度,需考虑以下校正系数。


表一:压缩空气进气温度修正系数表(C1)

进气温度(°C)

32

35

38

40

42

45

50

55

60

修正系数

1.53

1.39

1.25

1.2

1.06

1

0.83

0.68

0.58


表二:进气压力修正系数(C2)

进气压力Mpa

0.4

0.5

0.6

0.7

0.8

0.9

1

修正系数

0.76

0.86

0.93

1

1.04

1.07

1.12

表三:

压力露点(°C)

3

7

10 1

修正系数

0.7

0.85

1


表四:环境温度修正系数(C4)

环境温度(°C)

25

30

35

38

40

45

修正系数

11

1.06

1.03

1

0.96

0.71


风冷式高温型冷冻式干燥机规格参数

型号 TYPE

空气处理量

AIR HANDLING CAPACITY (Nm/min)

制冷压缩机功率
             REFRIGERATION COMPRESSOR POWER(KW)

电源 POWERSUPPLY (V/Hz)

管径 INLET/ OUTLET

外形尺寸 DIMENSIONS(mm)

建议匹配空压机功率
               MATCHED AIR COMPRESSOR POWER(KW)

重量

WEIGHT(KG)

长 LENTH

WIDTH

HEIGHT

LD-015AH

1.5

0.625

220

G1,r

730

420

770

7.5

61

LD-020AH

2.0

0.625

220

G1"

730

420

770

11

61

LD-026AH

2.6

0.705

220

G1"

730

420

800

15

68

LD-038AH

3.8

0.88

220

G1-1/2"

780

540

1010

22

102

LD-069AH

6.9

1.23

220

G1-1/2"

1000

540

1010

37

138

LD-110AH

11.0

1.98

220

G2"

1240

650

1140

55

205

LD-140AH

14.0

2.68

380

G2-1/2"

1240

650

1140

75

215

LD-180AH

18.0

3.1

380

G2-1/2"

1400

700

1260

90

283

LD-220AH

22.0

3.65

380

DN80

1450

700

1340

110

324

LD-280AH

28.0

4.54

380

DN80

1450

700

1340

150

358

LD-320AH

32.0

5.43

380

DN80

1550

750

1400

160

408

LD-380AH

38.0

5.81

380

DN100

1900

950

1620

200

585

LD-460AH

46.0

6.75

380

DN100

1900

950

1620

250

630

LD-550AH

55.0

9

380

DN125

2100

1000

1790

315

815

LD-670AH

67.0

10.1

380

DN150

2100

1400

2060

355

1106

LD-750AH

75.0

11.3

380

DN150

2100

1450

2200

400

1223

LD-850AH

85.0

13.62

380

DN150

2100

1450

2300

450

1685 4

注:汉钟风冷式高温型冷冻式干燥机使用条件:电源220V~380V/50Hz制冷剂的具体种类以机器设备铭牌为准,自LD-670AH型起标配为敞开式设 计,以上技术数据与规格,如有更改,恕不另行通知。具体数据以实际为准。



主机介绍:

1、国内自主研发、生产厂

2、汉钟主机是国产空压机主要供应商

3、轴承采用世界品牌,降低噪音,延长使用寿命

4、低的尖端速度导程设计,提升容积效率

5、耐高负载的设计,性能先进的专用齿形

6、运转稳定、牢固、使用寿命长

7、转子采用德国加工设备制造,确保零件尺寸精度


主要设备:

铸造设备:

先进的铸造设备,自主化铸造系统生产,可满足 各种不同客户需求。


加工设备:

先逬的CNC转子齿形研磨机,使汉钟压缩机在制 造技术加工精度都领先于同业。


测量设备:

先进的三次元量床机,确保了转子型线的设计要 求达到优良的齿形匹配。


测试设备:

自动化主机测试系统环节,每一台主机都经过严 格的性能指标测试,以满足客户对高品质的要求。


仓储设备:

先逬的AS/RS自动仓储系统,LGV与RGV自动供料 系统,汉钟精机弹性生产系统,用高效快捷的交期供 应客户。


有资质

01.有资质

本公司具有国家颁发的《全国工业产品生产许可证》及《节能产品认证证书》,是正规的空压机生产厂家。

省电效果好

02.省电效果好

本公司生产的节能空压机比市面上普通空压机省电35%-50%。

质量好

03.质量好

本公司生产的节能空压机,震动小、噪音低、使用寿命长、保修期长,哲成实业节能空压机整机质保1年。

专业团队

04.专业团队

本公司拥有优秀的工程师团队,精通各机型的使用特性及各行业的使用要求。

服务

05.服务好:

售前:工程师可在售前免费向您提供专业的空压机选型及管路规划。确保您选到合适的空压机产品。

售中:工程师负责现场设备的调试、开通.在设备调试成功之后,书面给出用户调试报告单,并现场培训用户使用.

售后:公司拥有专业的售后服务体系,可及时地在各地为您提供优质的售后服务。
